iPhone7が真っ暗(ブラックアウト)してしまったときにどうすればいい? 〜基板修理編〜

iPhoneを使用していたら急に電源が落ちた!? 気付いたら動かなくなっていた。。。

iPhone7の基板修理(起動不良)をデータを残したまま!修理のスペシャリストAppleJuiceでございます。

データは消えずにそのままで即日修理できますよ!配送修理もご案内しており故障箇所を特定する

診断を無料で行っております。反応しないiPhoneでお困りの際はまずAppleJuiceへお問い合わせください!

▼お問い合わせこちら▼

お問い合わせ・ご質問

配送修理

来店修理

今回はiPhone7の液晶表示不良を基板修理で解決し、データ取り出し・復旧・救出後に以前と変わりなく使用できるようになった事例についてご紹介していきます!


iPhone7とは・・・

2016年に発売されたiPhone6sの後継機であり、iPhone6sとの一番の大きな違いはホームボタンが物理的に沈まなくなり、感圧式のホームボタンを採用しイヤホンジャックがなくなりました。

またIP67等級の耐水、耐塵を備えており、ある程度の水濡れには耐えるようになりました。

発売から約3年経っていますが、いままでも現役で活躍しており、その分修理依頼も数多く頂いているのが現状です

基板修理の内容は多岐にわたるのですが、今回は基板修理の中ではかなりメジャーな症状をご紹介いたします。



突然画面が真っ暗になり、再起動をしてもダメ。近くの修理店で画面とバッテリーを交換してもダメ。

iPhone7を普段どおり使用していたところ、突然画面が真っ暗(ブラックアウト)になり、操作不可に。しかしホームボタンを押せば「ブルッ」と震え、通知音も鳴る。近くのiPhone修理店で診断をしてももらっても変化が無かったため、弊社にご依頼頂きました。

早速内部を見てみましょう。

まず確認をするのは「浸水の跡」。耐水性を備えているiPhone7でも知らずしらずのうちに意外と浸水し、内部を腐食している場合がございます。

しかしご依頼のiPhone7はとてもキレイで、浸水跡は全くなかったため、今回は浸水による故障ではなく経年劣化などが要因で基板故障したと考えました。

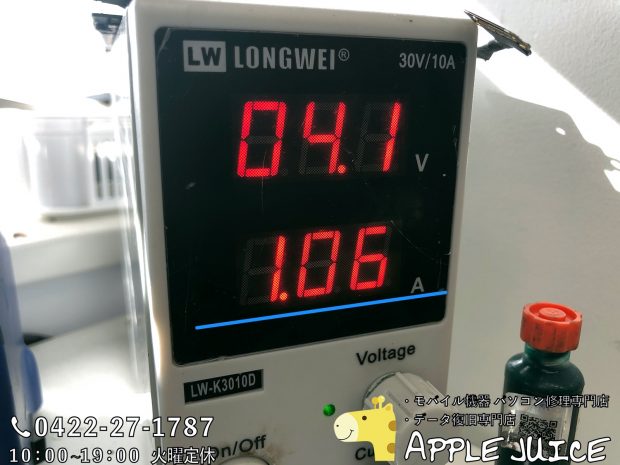

次にiPhoneの基板の電流をチェック。青線の電流(アンペア)が正常に上がっていき約1.5Aほどまで上昇していきました。数値としては異常がないため、お客様からお伺いした「画面が真っ暗」「画面が映らない」症状で間違いなさそうです。

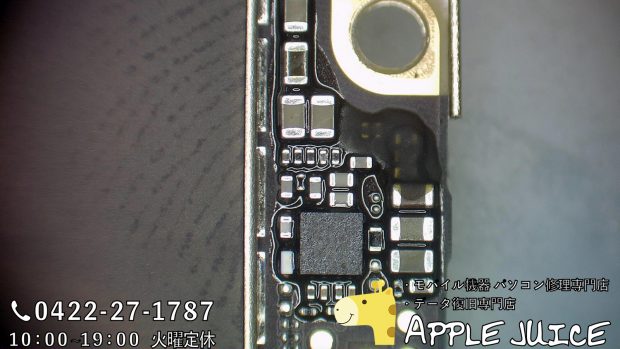

次に基板を顕微鏡でくまなくチェックしていきます。まず目につけたのが映像関連の「LCM系」の回路です。見た目は特に異常がないように見えますが、テスターで検査をすれば画面が真っ暗な原因がすぐに分かりました。

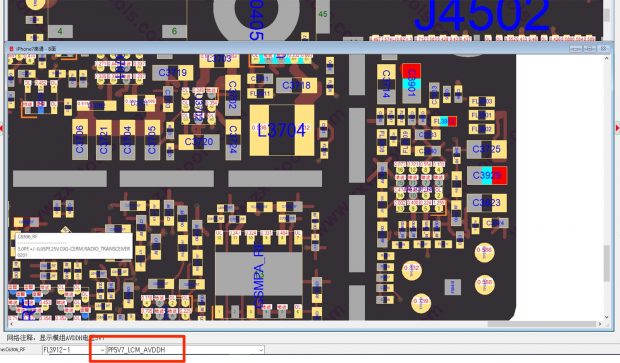

回路の名前は「PP5.7V_LCM_AVHDD」という信号が短絡(ショート)をお越し、液晶パネルに電力を伝えることが出来ず、画面が真っ暗になってしまったと判明。

すぐに修理に取り掛かります。



はい! 修理完了!

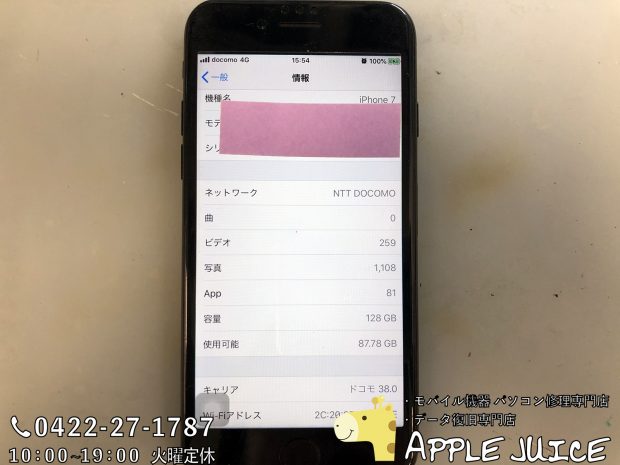

画面は元通り、映るようになりもちろん内部のデータはそのまま!写真1,108枚 、動画259本、アプリも81個もそのまま!

基板修理ではデータが消えると思われている方も結構多いですが、基板修理の第一の目的は「データ取り出し」および「端末復旧」にあります。
