MacBook Pro 13インチ（A1706）｜画面を開くと暗くなる。断線したバックライトケーブルの修理事例

2025.11.15

一般修理

【概要】

［症状］

画面を開くと正常に映らない

［きっかけ］

特になし

［機種］

MacBook Pro 13インチ（A1706）

［所要時間］

３時間

［納品］

操作できる状態で返却

▼LINEでも無料診断・見積り中！▼

メールや電話よりフランクに、修理の診断が可能です！
端末の”写真、動画”をもとに、お電話やメール以上に、
正確な診断をお出しします！
「これは、修理できる？いくら？」　
といった疑問などお気軽にご質問ください！

【作業の流れ】

　今回お預かりしたのは、画面を少し開いた状態では正常に映るものの、さらに開くと画面が真っ暗になってしまうMacBook Pro 13インチ（A1706）です。
正確に言えば、映像信号は出ているもののバックライトが点灯せず、非常に暗くて見えない状態でした。
この症状はA1706・A1707・A1708でよく見られるもので、長年の開閉によってバックライトケーブルが摩耗・断線して起こります。
当店では上部ユニットをまるごと交換するのではなく、断線したケーブルを顕微鏡下でリペアし、比較的低コストで修理可能です。

画面を少し開けると画面が映っています。

完全に開くと真っ暗の状態です。タッチバーも光るし音もしますね。

側のカバーを開けました。

Wifiケーブルを外します。

紫色の表示が今回断線されているケーブルです。左側がバックライト、右側がカメラが関連されています。

まずケーブルを綺麗に切断しました。

新しいケーブルをはんだ作業で簡単に仮付します。

一本づつ精密に繋げていきます。

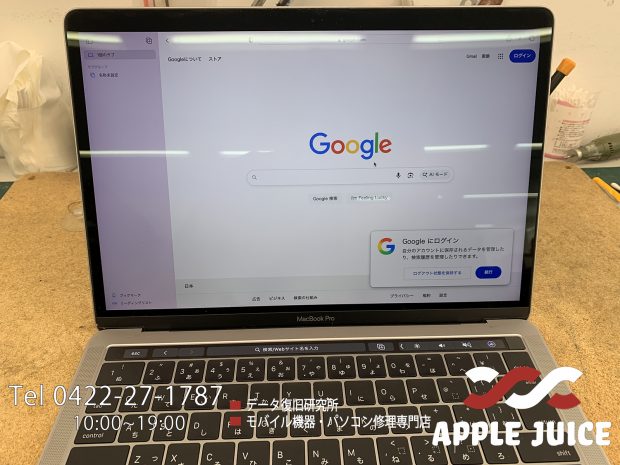

画面が元通りに戻りました。

バックライトケーブルやカメラケーブルは、構造上ヒンジ部分で折れやすく、同じ理由でカメラが映らなくなるケースもあります。
当店では両ケーブルの信号を顕微鏡で確認しながら正確に補修するため、データや液晶を傷つけずに復旧が可能です。
細かなはんだ付け技術が必要なため、対応できる店舗は限られています。
A1706シリーズの暗転・カメラ不良でお困りの方は、ケーブル修理で確実に改善いたします。
