横浜市よりiPod Classic 液晶コネクター基板修理 2017/01/07

神奈川県横浜市よりiPod Classicの液晶表示不良の修理のご依頼を頂きました。液晶と基板の接続部分が破損していたため破損部分の交換を行いました。

■症状 iPodClassic 液晶が表示されない

■修理時間 約1日

■修理料金 iPodClassic 液晶コネクター交換修理 13,000円(税込)

関連修理レポート

・【iPodClassic】バッテリー接続部分 基板修理

・iPod Classic 基板修理 オーディオICチップ 交換修理

症状別料金表
はこちら
来店修理の
詳細はこちら
配送修理の
詳細はこちら
無料お問合わせ
はこちら

今回の症状は珍しい症状で、基板上のコネクターのピンのひとつが腐食し、それが原因で液晶が表示されない状態でした。

lcdc_onnector



写真中央の緑になっているピンが錆びて信号が通らないようになっています。特に水濡れなどはなく、何故ここだけが腐食しているかは不明ですが、こちらのiPodはApple社での交換品でしたので交換の際に何か問題があったのかもしれません。

%e5%86%99%e7%9c%9f-2016-12-28-17-48-01

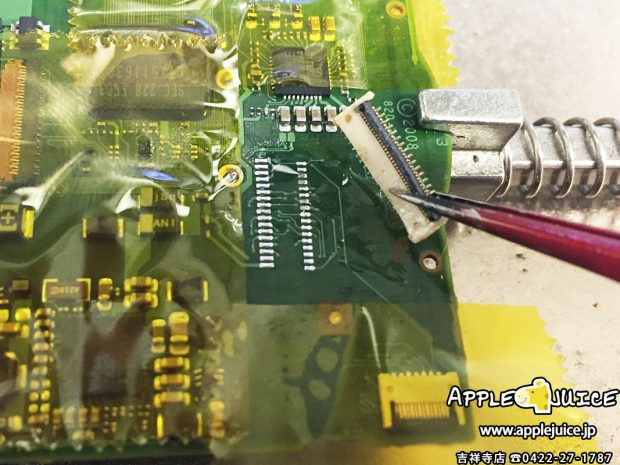

問題のあるコネクターを基板から外し、新品のコネクターをはんだ付けします。

%e5%86%99%e7%9c%9f-2016-12-28-17-59-16

交換後、液晶が表示されるようになりました。今回の修理は基板修理なので修理金額は液晶交換より高くなってしまいますが、かなり珍しい修理例ですので大体の液晶表示不良は画面の交換修理の7,000円(税込)で修理ができますので、画面が見辛い、映らないなど液晶のトラブルがございましたら是非当店にご相談ください!
